FIX !!! Cara Mengatasi Xiaomi Redmi 4A Batre Stuck 10% Only-Di Cas Tidak Jalan

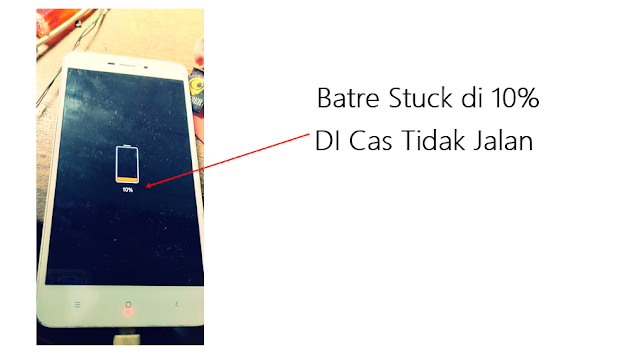

REDMI 4A DI CHARGER INDIKATOR TIDAK JALAN
Mengatasi Batre Redmi 4A Stuck di 10%/20% DSB,Permasalahan ini biasa disebabkan oleh beberapa hal,artinya kita tidak bisa langsung menyimpulkan bahwa ada komponen rusak,maka sebelum melakukan eksekusi ini itu ada baiknya lakukan flahsing ulang terlebih dahulu.manakala terjadi bugs.tidak sedikit kasus permasalahan seperti Hilang Sinyal-Wifi eRROR-Toucshreen Macet yang disebabkan pada masalah bugs OS...dan ini pernah kita jumpain Pada Type Redmi Note 5A-Redmi Note 5 Pro dan beberapa type Xiaomi lainya.

Kembali Kelaptop.Perlu diketahui kembali,masalah ini berbeda dengan kasus permasalahan pengisian dan ini sudah pernah kami bahas pada postingan Redmi 4A Rolex Mati Total Usb no Detect Permasalah ini sudah meliputi pemasalahan Not Charging-No Detect Pc-Vibra Only eTC.Seperti yang telah kami sampaikan tadi,sebelum melangkah ini itu sebaikanya lakukan Flashing Terlebih dahulu  Kumpulan Rom Redmi 4A Rolex Terbaru Dan Lengkap

Inti Pokok Materi.Setelah melakukan pemograman/flashing,ternyata batre stuck di 10% indikator tidak jalan masi melanda,y sudah kita lakukan pengecekan pada board mesin😏.sekarang kita fokus pada jalur VBus dan Komponen-Komponen lain yang berhubungan dengan Pengisian.berhubung ini skemanya masi langka,maka kami ambil persamaanya saja pada redmi note 4 mtk,karena masalah ini juga sering kami temui pada type ini,silahkan ambil disini skemanya Kumpulan Skema Xiaomi.silahkan cek pada diagram pengisian ( Jalur Charger ).kebetulan ada stock redmi 4a normal yang bisa kita ambil perbandingan.lihat gambar

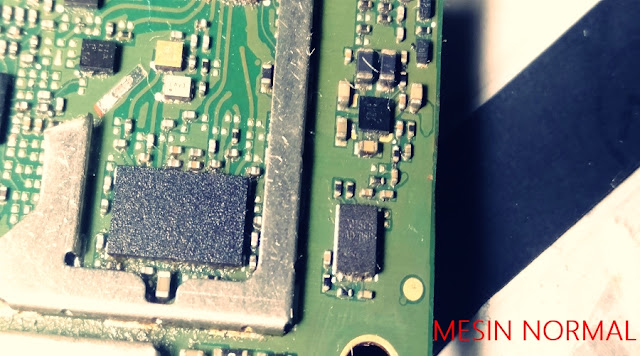

MESIN REDMI 4A NORMAL
Gambar diatas merupakan mesin normal yang sengaja kami copot untuk melakukan perbandingan

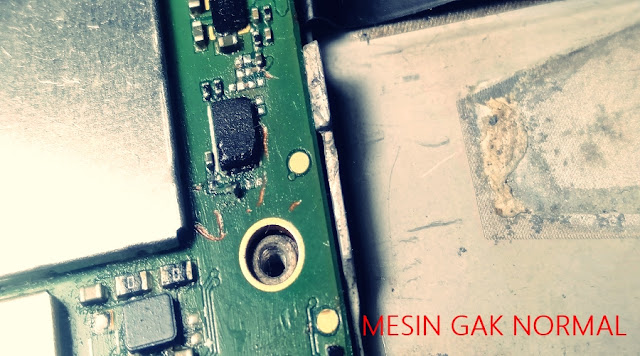

MESIN REDMI 4A BERMASALAH
Dari kedua gambat diatas,kita bisa mengambil kesimpulan.pada gambar mesin yang tidak normal.banyak sekali Capasitor dan Resistor yang hilang,tentu dalam perbaikan ini kita harus melakukan pergantian pada Resistor.Seperti yang kita tau Resistor sebagai nilai Resitansi yang berfungsi sebagai pengatur dalam membatasi arus/pembagi tegangan,jelas jika resistor ini putus maupun hilang tegangan tidak dapat diatur sebagaimana seharusnya iya tidak ? hehe😀 maka kita bisa melakukan pergantian dengan nilai yang sama.namun pada kasus ini kami hanya melakukan bypass/jumper.untuk Capasitor abaikan saja.lihat gambar

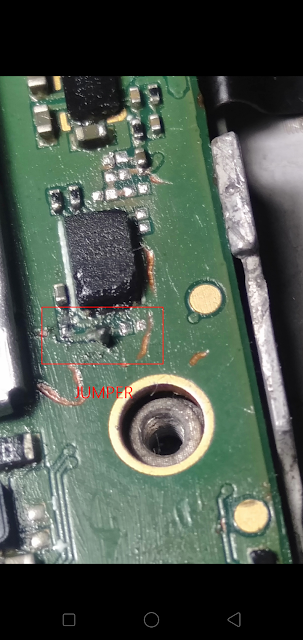

JUMPER RESISTOR
Sesuai pada gambar diatas,pada lingkaran merah terdapat resistor yang sudah hilang sebelumnya,kemudian lakukan jumper done

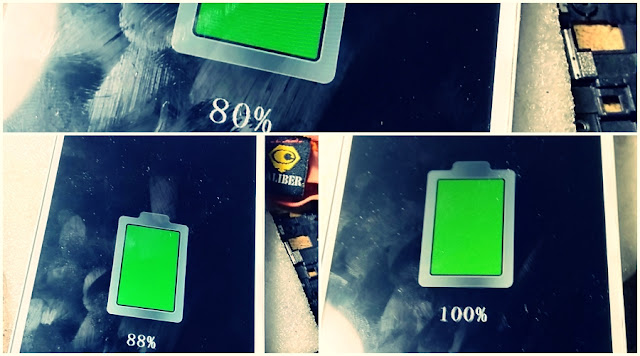

PERBAIKAN SUKSES

KESIMPULAN

Kasus sama jalan notanya beda,ini berlaku pada semua dari pada pokok permasalahan,artinya sukses pada kami belum tentu sukses juga pada kasus anda.saran kami fokus pada nilai R area yang kami tandai diatas.untuk selebihnya mari berdiskusi pada kolom komentar yang telah kami sediakan.

Mohon maaf maaf atas segala kekurangan,selamat mencoba dan semoga sukses.
